Каждый специалист в области автоматизации, занимающийся обслуживанием или наладкой оборудования рано или поздно сталкивается с ошибками Profibus, в виду его распростаненности. Хочу изложить небольшие заметки по поиску неисправности на одной из машин. Краткое описание: в стойке контроллера Allen-Bradley Controllogix 5561 установлен модуль Profibus SST-PFB-CLX от компании Woodhead.

Да да не пугайтесь, все именно так. Profibus и Allen-Bradley вот такая извращенная конфигурация была заказана у производителя. Почему!? я не знаю... Порядка 8-ми станций ввода-вывода от BECKHOFF BK3100 и 5 энкодеров SICK (тип не помню, да это в прочем и неважно вовсе). Периодически отваливаются адреса 59, 117, 116. С 59 адресом идет BK3100, остальное энкодеры. Первое, что вполне естесственно приходит на ум это необходимость проверить разъемы Profibus. Заменили разъемы на энкодерах. Проблема осталась все таже. На BK3100 стоят вот такие вот разъемчики от компании PHOENIX CONTACT.

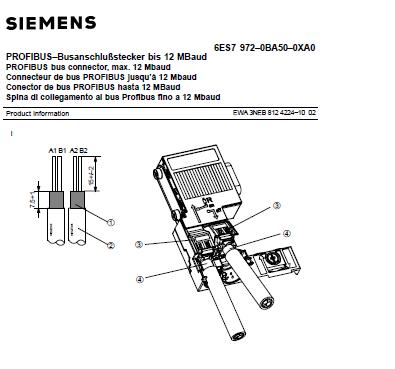

Учитывая опыт эксплуатации данного изделия особого доверия к нему нет. Посему он был поменян на 59 станции. Особого результата не добились. Подозрения на кабель были отметены сразу т.к. все кабели проложены в таких местах, что возможность их повреждения исключена. Делать нечего, пришлось смотреть остальные разъемы. Обнаружил проблему на 60-ой станции. Возможно, что сменные ребята не единожды проводили ревизии этих разъемов и доподтягивали до нерабочего состояния разъем на 60-й. Меняем на разъем SIEMENS 6ES7 972-0BA50-0XA0. Можно на аналогичный без fast connect

Как говорится: "Зенит сегодня играл лучше, но счет по прежнему на табло". Проблема стала проявлять себя гораздо реже. Но... никуда не ушла. Начал измерять напряжение на BK3100. Напряжение около 21,6 В, вроде достаточно. Производитель заявляет о нормальной работе при напряжении от 20,4 до 28,8. Решил проверить. Долез до источника (а он находится не в электрошкафу, как у нормальных людей, а в ... труднодоступном месте). Стоит источник на 20А на нем можно яичницу жарить, провода горяченные. Похоже на то, что он перегружен. Искать где утечка, не так просто. Пошел на временную меру, заменил блок питания. Пока меняли оказалось, что разъем на ИП слегка подгоревший и при попытке вытащить его рассыпался в руках. Переобжали провода и в путь. Вот уже два дня проблема не дает о себе знать.

Краткие выводы:
1. Ревизия разъемов.
2. Разъемы PHOENIX CONTACT подпадают под подозрение в первую очередь.
3. Ревизия кабелей
4. Проверка питания.
Вроде ничего заумного, но геморрой создает.
